Ensoniq AudioPCI 的歷史

Ensoniq 在去年推出了他們自已的第一塊 PCI 音效卡，叫 Ensoniq AudioPCI，這張卡上所使用的晶片是 ES1370 的晶片，由於 Ensoniq 的行銷通路及海外售後服務能力…一些因素等的不足，於是開放給許多廠商使用這個 ES1370 的晶片來製造音效卡，那時台灣也有幾家採用了這個 ES1370 的晶片，據我所知，有浩鑫HO255、勁駒聲震奮、傳邦傳聲卡…，但在大約去年 12 月時，創巨買進了 Ensoniq 大部分的股份，由於創巨在這時尚未有 PCI 介面的音效卡上市，因此創巨正好利用 Ensoniq 的 ES1370 晶片，生產了 PCI32 和 PCI64 這兩張掛著“創巨”品牌的音效卡，同時控制 Ensoniq 的 ES1370 晶片出貨量，使其他使用 ES1370 晶片的廠商能慢慢減少，最後只剩創巨的 ES1370 音效卡，當初原來計畫在 PCI32 上使用 ES1371 這顆精簡版的晶片，不能使用 8MB 音色、無四聲道、無 A3D 模擬… 並在 PCI64 上使用原有的 ES1370 晶片，擁有所有的功能，但後來因為時間因素及成本的關係(整個板子需重新設計)，還是在 PCI32 上使用 ES1370 晶片，但把 PCI32 驅動程式設計成原有 ES1371 計畫的功能，就是這個驅動程式限制了 ES1370 的功能，變相縮水為 ES1371… 但 PCI32 和 PCI64 的硬體架構還是維持一樣的設計，這也代表說，可以在 PCI32 上使用 PCI64 或 Ensoniq 原廠提供的驅動程式，當然了，這也包括一些台製的 Ensoniq AudioPCI，藉著這個 PCI64 的驅動程式，來將 ES1370 這顆晶片的能力完全發揮出來。

四聲道代表的意義

四聲道是什麼意思？凡支援這個標準 (Direct Sound3D) 的音效卡上，又可以讓使用者在音效卡上插上兩組立體喇叭接頭，每組接頭有二個喇叭，加起來是四個喇叭，每個喇叭可以單獨控制，就像平常只接一組喇叭時，可以獨立控制左右喇叭，形成立體的感覺，在 AudioPCI 上，由於可接四個喇叭，因此一旦程式啟動後，基本上四個喇叭便可製造出左前、左後、右前、右後的立體感覺，目前要使用四聲道功能，需要以下的條件：

支援四聲道的音效卡，如 Ensoniq AudioPCI (包括創巨PCI32、PCI64、其他 OEM 廠商)、Diamond Monster MX200… 有個觀念，不是只有 Ensoniq 才能支援四聲道，這不是 Ensoniq 的專利，只是台灣不容易找到其他這類四聲道的產品。
可以切換為四聲道的驅動程式，如 Ensoniq 原廠驅動程式 v2.0版、PCI64 驅動程式…等，而 PCI32 的驅動程式無此功能
依據這個標準 (Direct Sound3D) 來設計的軟體，如 GAME 或其他工具…

這三者，缺一不可。

四聲道對遊戲代表了什麼樣的意義呢？這代表了程式設計師不但可以在影像方面追求極致，也可以在音效方面做很大的改變，以前玩電腦遊戲時，只有單聲道，也就是沒有左右立體的感覺，後來發展出了立體聲，喇叭開始製造出左右的效果，而現在，一旦進入四聲道的時代，遊戲音效將更加立體，因為你可以清楚地知道敵人在背後開你一槍，而且還知道是在背後的左邊或右邊，然而不可否認的，由於四聲道的標準 Direct Sound3D 才剛起步不久，還有許多缺點，例如最多只能以 22khz 取樣數發聲、對 CPU 的運算負擔稍大、無法產生完全 3D 的感覺 ( 3D 的定義不只是只有前後左右，還包含上下的空間 )，當然了，這些缺點都是與另一個 3D音效標準 A3D 2 比較而來的…

如何設定四聲道？

設定的動作有下列幾點：

硬體方面：接上喇叭，及兩對(四支)喇叭的接法
軟體方面：對驅動程式作設定，將原來的二聲道設定切換為四聲道的設定、設定適當的音量
實驗檢定：設定是否成功？

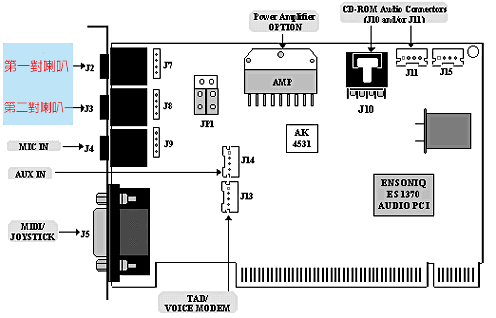

首先，我們得準備兩對具有擴大機功能的喇叭，也就是需要另外插電的喇叭，將這兩對喇叭的接頭分別插入 Line-In 和 Line-OUT，有的卡上把 Line-In 寫成 AUX，或將 Line-OUT 寫成 Speak-OUT，網友得自已參考說明書。插入 Line-OUT 那一對喇叭將會成為左前、右前的聲道 (FRONT)，插入 Line-In 的則成為左後、右後的聲道 (REAR)，如此我們就完成了硬體方面的設定了。

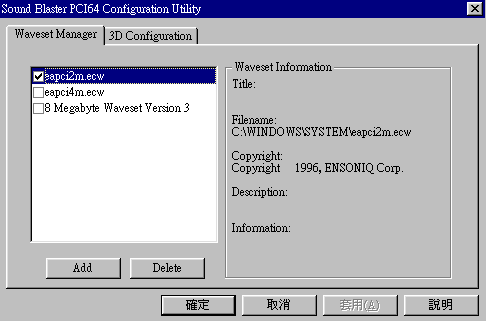

接下來，將驅動程式切換為四聲道模式，安裝 AudioPCI 或 PCI64 驅動程式後，程式集中會有個音效卡的設定程式，以下以 PCI64 為示範，那個程式叫做 Creative Configurator，下圖為執行後的情形。

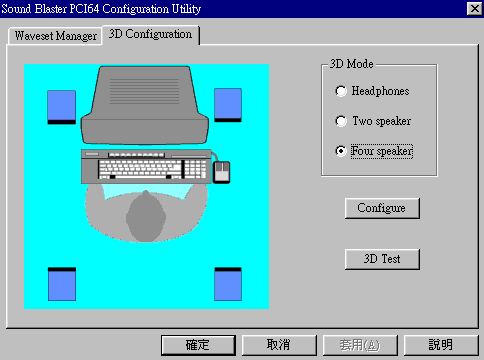

選擇 3D Configuration 這個選項，並將 3D MODE 從 Two Speaker (二支喇叭) 設為 Four Speaker (四支喇叭)，得到下面的結果。

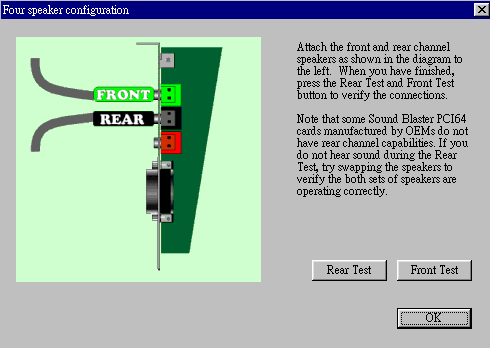

按確定之後，設定到這裏應該就算是完成了，接下來我們開始測試四聲道有沒有作用… 選擇 Configurator，分別測試 Front Test (前聲道) 和 Rear Test (後聲道)。

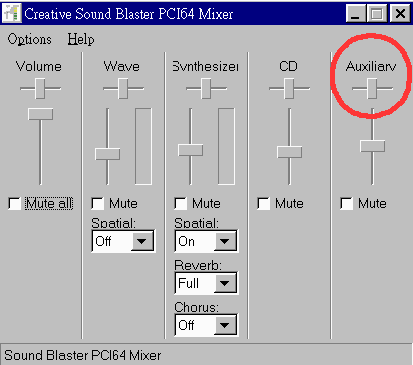

如果你只聽到前面的聲道(FRONT)，而沒有聽到後面的聲道(REAR)，請你再檢查一次以上的步驟，並檢查 Rear 聲道音量的大小設定，有網友反應聽不到後聲道的聲音，原來是沒有注意到音量的大小… 另外有某些台製的 AudioPCI 無法使用四聲道的功能，就我手上的卡來說，傳邦的傳聲卡無法使用四聲道，其他的如勁駒、浩鑫、創巨的都有四聲道功能，所以在你購買之前，最好先確認一次…

PCI64 的 A3D 模擬

PCI64 的驅動程式中加入了一個 Ensoniq 早就宣稱在下個版本的驅動程式中要加入的 A3D 支援，可惜的是，之後就被創巨掌控了整個公司的運作，最後還變成只有 PCI64 的驅動程式才支援這項功能。

A3D 是另一套在國外已相當普遍的 3D 音效標準，有許多遊戲設計師使用這套標準來製作他們的遊戲，是一套獨立於 Direct Sound3D 之外的 3D 音效標準，有點像 3D 圖像方面的 OpenGL 與 Direct 3D 之間的關係，在顯示卡方面，通常都會儘量去同時支援這兩種 3D 圖像的 API，在音效卡方面也是這樣，PCI64 運用本身的 Direct Sound3D 的功能來模擬 A3D 的效果，藉由攔截一些 A3D 的指令並轉換為 Direct Sound3D，來模擬出支援 A3D 的效果，這種用意基本上是不錯，但是這種轉換的工作是全由驅動程式來完成，也就是使用 CPU 來作這些運算，造成系統速度的降低的必然的現象，不過，對 Pentium 2 400 之類的 CPU 來說，這些轉換也許根本不會造成什麼明顯的負擔。

目前為止，可以使用 Ensoniq AudioPCI 四聲道功能的遊戲清一色是支援 A3D 的，也就是說，其實目前並沒有使用 Direct Sound3D 這套標準的遊戲 (也許有，但我不知道)，之所以有測出四聲道，如絕地武士…，這些都是 A3D 的遊戲，是 PCI64 的驅動程式把 A3D 轉換成 Direct Sound3D 而來的，但各位不用擔心沒有廠商會支援 Direct Sound3D，因為 Direct Sound3D 是在 DirectX 5 推出時才被加入 DirectX 5 給程式設計師的設計函式庫，理論上，支援 Direct Sound3D 的遊戲最快也得在 DirectX 6 推出後才有可能得到足分的支援， DirectX 6 預定於六月、七月間推出，目前已經在測試版階段了。因此，在 Direct Sound3D 正式亮相之前，要 AudioPCI 能使用四聲道，就只有藉由 A3D 的模擬了。

結語

如果眼光不要放太遠，AudioPCI 的確是一張相當不錯的音效卡，但如果想到以後的日子裏，有可能會將 AC3 訊號解碼為 A3D 或 Direct Sound3D 的音效卡出現，並適當地放到 AC3 訊號中所要放置的聲音位置上，現在的音效卡似乎不算什麼，理論上，這些工作對目前的 CPU 來說，不會是一項相當艱鉅的工作 (如 DVD 影像都可以用軟體來解壓了，難道 DVD 的 AC3 解碼工作會比影像來得艱鉅許多？) 如果能再加上適當地對 AC3 解壓作加速的音效晶片，這就相當完美的組合了，最後的問題可能會出在制定 AC3 規格的公司 Dolby (杜比) 願不願意接受讓這項能讓電腦一下子躍升為家庭劇院的點子實現，且幾乎不需什麼額外的成本…當然啦，這些都算是站長自已的異想天開啦…
